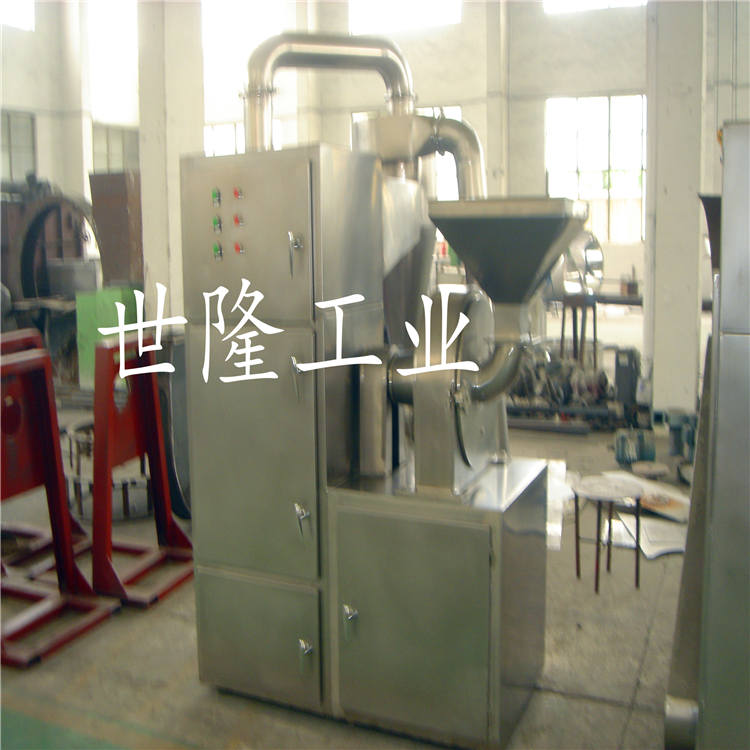

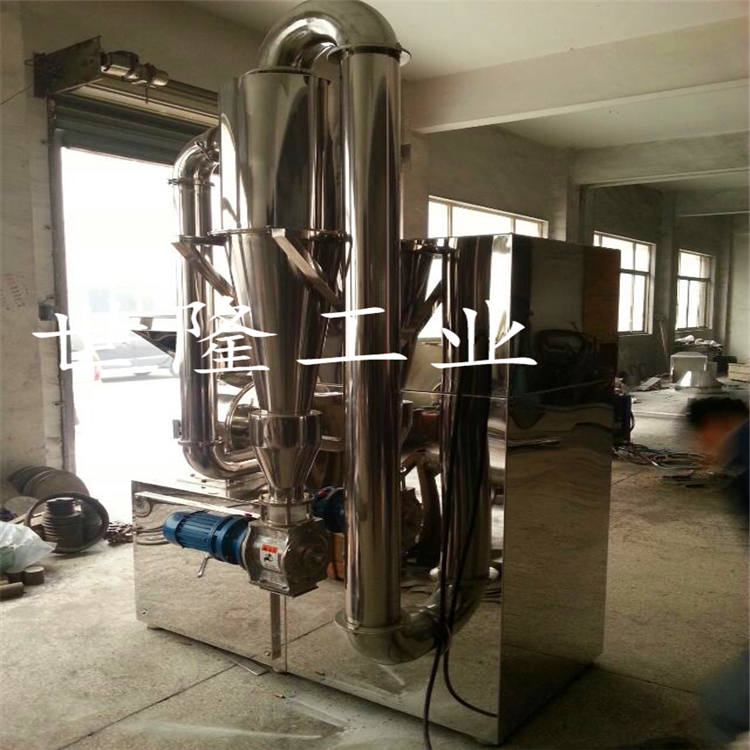

WFJ系列超微粉碎機
聯系我們詳情
工作原理
物料由料斗經螺旋輸送器進入粉碎室，粉碎物經高速刀片剪切獲得粉碎，通過負壓風運的方法把物料運入旋風分離器，袋式除塵器、排出物料達到產品的要求。
適用范圍
本機適應范圍廣，生產過程連續進行出料粒度可調，如化學制品、食品、染料、樹脂、殼物等多種物料的粉碎及分級。
技術參數
型號單位WFJ-15WFJ-18WFJ-32
生產能力kg/h10-20020-45060-800
進料粒度mm＜10＜10＜15
出料粒度目80-32080-45080-450
總功率kw13.517.546
主轉速r/min3800-60003800-60003800-4000
外形尺寸mm4200×1200×27004700×1200×29009000×1500×3800
重量kg8509801500
物料由料斗經螺旋輸送器進入粉碎室，粉碎物經高速刀片剪切獲得粉碎，通過負壓風運的方法把物料運入旋風分離器，袋式除塵器、排出物料達到產品的要求。
適用范圍
本機適應范圍廣，生產過程連續進行出料粒度可調，如化學制品、食品、染料、樹脂、殼物等多種物料的粉碎及分級。
技術參數
型號單位WFJ-15WFJ-18WFJ-32
生產能力kg/h10-20020-45060-800
進料粒度mm＜10＜10＜15
出料粒度目80-32080-45080-450
總功率kw13.517.546
主轉速r/min3800-60003800-60003800-4000
外形尺寸mm4200×1200×27004700×1200×29009000×1500×3800
重量kg8509801500
注：1.以上表中參數因物料差異較大，故產量和出料細度差異亦較大，僅供選型參考。2.空壓機由用戶自備。
該系列微粉碎機由主機、輔機、電控三個部分組成，設計緊湊，結構合理，具有風選式，無篩無網。機內裝有分級機構，能使粉碎，分級一次完成。負壓輸送使粉碎作業時機腔內產生的熱量源源不斷地排出，故也適應于熱敏性物料的粉碎。本機適應范圍廣，生產過程連續進行，出料粒度可調；能處理如：化學制品、食品、藥品、化妝品、染料、樹脂、殼物等多種物料的粉碎及分級。
設備流程工藝：
技術參數表:
|
型號
|
WFJ-15
|
WFJ-18
|
WFJ-36
|
|
生產能力 (kg/h)
|
10-200
|
20-450
|
60-1000
|
|
進料粒徑 (mm)
|
<10< span="">
|
<12< span="">
|
<15< span="">
|
|
出料粒度 (目)
|
80-320
|
80-450
|
80-450
|
|
總功率
|
13.5
|
17.5
|
38
|
|
主轉速 (r/min)
|
4500
|
4480
|
4000
|
|
外形尺寸 (長×寬×高)(mm)
|
4200×1200×2800
|
4700×1250×2900
|
9000×1500×3800
|
