壓力噴霧干燥機是一種可以同時完成干燥和造粒的裝置。按工藝要求可以調節料液泵的壓力、流量、噴孔的大小。得到所需的一定大小比例的球形顆粒。

    壓力噴霧干燥機工作過程為：料液通過隔膜泵高壓輸入，噴出霧狀液滴，然后同熱空氣并流下降，大部分粉粒由塔底排料口收集，廢氣及其微小粉末經旋風分離器分離，廢氣由抽風機排出，粉末由設在旋風分離器下的收粉筒收集，風機出口處還可裝備二級除塵裝置，回收率在96%-98%。

    本機組與物料接觸部分的塔體、管道、分離器的材料，均采用SUS304制作。在塔體內部與外殼之間有保溫層，填充材料為巖棉，塔體設有觀察門、視鏡、光源及控制儀表，由電器控制操作臺控制和顯示。

    本機組熱源采用蒸汽加熱器、電加熱器或其他類型，具有操作方便、啟動快、機構緊湊、熱風干凈清潔等優點。另外在電氣控制柜內裝有熱源的控制調節裝置，使進口的溫度無極調節。本廠可以根據用戶的實際需要提供不同的加熱方式。

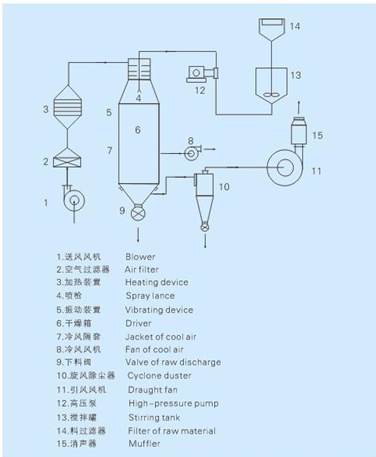

設備流程工藝：

設備特點：

1、干燥速度快，料液經霧化后表面積大大增加，在熱風氣流中，瞬間就可蒸發95-98%的水份，完成干燥的時間僅需十幾秒到數十秒，特別適用于熱敏性物料的干燥。

2、所得產品為球狀顆粒，粒度均勻，流動性好，溶解性好，產品純度高，質量好。

3、使用范圍廣，根據物料的特性，可以用于熱風干燥，也可以用冷風造粒，對物料的適應性強。

4、操作簡單穩定，控制方便，容易實現自動化作業。

適用范圍：

化工：有機催化劑、樹脂、合成洗衣粉、油脂類、硫胺、染料、染料中間體、白炭黑、石墨、磷銨等。

食品：氨基酸及類似物、調味品、蛋白質、淀粉、乳制品、咖啡抽取物、魚粉、肉精等。

制藥：中成藥、農藥、抗生素、藥醫沖劑等。

陶瓷：氧化鎂、瓷土、各種金屬氧化物、白云石等。

噴霧造粒：各種肥料、氧化鋁、陶瓷粉、制藥、重金屬超硬鋼、化肥、粒狀洗衣粉、中成藥等。

技術參數表：

型號	50	100	150	200	300	500	1000
水份蒸發量Kg/h	50	100	150	200	300	500	1000
外形尺寸（Φ×H）mm	1600×8900	2000×11500	2400×13500	2800×14800	3200×15400	3800×18800	4600×22500
高壓泵壓力Mpa	2-10
功率KW	8.5	14	22	24	30	82	30
進風溫度℃	300-350
產品含水量%	﹤5(可達0.5)
物料回收%	﹥97
電加熱KW	75	120	150	溫度低于200度時，具體按實際計算
電加蒸汽Mpa+KW	0.5+54	0.6+90	0.6+108
熱風爐Kcal/h	100000	150000	200000	300000	400000	500000	1200000

注：部分參數設計時視不同物料有所調整，以設計為準。
